Digital Yacht JB1 Verbindungsbox NMEA 0183

BESCHREIBUNG

Viele Systeme verwenden immer noch NMEA 0183 für die Konnektivität. Es handelt sich um ein einfaches Zweidraht-System, jedoch gibt es keine Standard-Farbcodes oder Steckertypen. Das bedeutet, dass Installateure ihre eigene Lösung finden müssen. NMEA-Geräte, die Daten übertragen, werden „Talker (Sprecher)“ genannt. Sie werden mit Geräten verbunden, die Daten empfangen – sogenannte “Listener”(Zuhörer)“. Mit anderen Worten: NMEA OUT geht an NMEA IN. Bei einer Plus- und Minus-Polarität für NMEA-Daten handelt es sich um zwei Drähte. Während ein Talker an mehrere Zuhörer senden kann (typischerweise bis zu 5 Geräte), können zwei Talker ohne die Verwendung eines speziellen Multiplexers nicht miteinander verbunden werden.

Eine typische Installation wäre der Anschluss eines AIS-Transponders an einen Plotter. Der NMEA-Ausgang des AIS wird mit dem NMEA-Eingang des Plotters verbunden. Wenn Sie eine WLAN-Verbindung für ein iPad oder Tablet hinzufügen müssen, könnte unser WLN10SM auch an den NMEA-Ausgang des AIS angeschlossen werden. Möglicherweise haben einige Geräte mehrere NMEA-Ausgänge: Einer mit 4800 Baud für traditionelle Geräte und einer mit 38400 Baud für AIS. Beide benötigen eine eigene, dedizierte Verdrahtung.

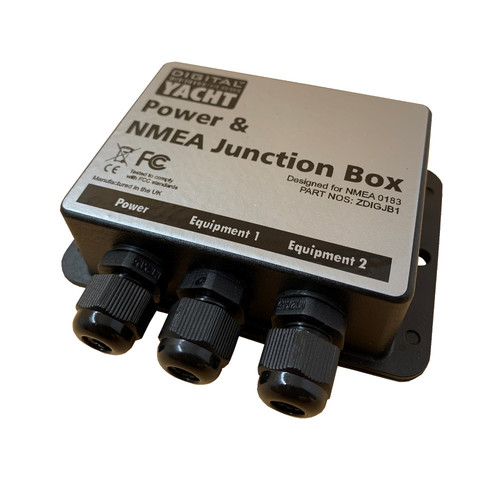

Die neue JB1-Anschlussdose von Digital Yacht ist eine einfache, leicht zu installierende Lösung für NMEA 0183- und Stromverbindungen. Sie verwendet ein patentiertes Federschloss-Terminalsystem von Wago. Damit lassen sich Kabel unterschiedlicher Größe in Sekundenschnelle anschließen und verbinden.

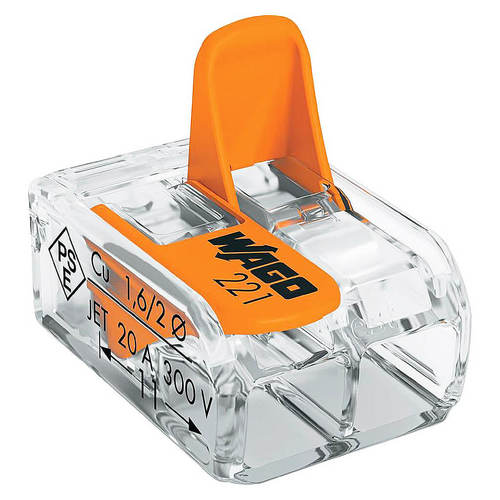

Die internen Verbindungen verwenden ein patentiertes Wago-System. Die Zweiwege-Verbindungsblöcke messen nur 12 x 18 mm und können entfernt werden, um das Einführen dünner Kabel zu erleichtern. Öffnen Sie den Hebel, führen Sie das Kabel ein und schliessen Sie es wieder für eine zuverlässige isolierte Verbindung.

,

EIGENSCHAFTEN

Einfache Lösung für NMEA 0183- und 12/24V-Gleichstromversorgungskonnektivität

Kompakte, wasserdichte Anschlussdose – misst nur 105 x 70 x 35 mm

Drei Einlassdrüsen – Sie können weitere Drüsen hinzufügen, wenn Sie dies wünschen.

Geliefert mit zwei x 3-Wege-Wago-Anschlussblöcken (empfohlen für positive und negative Leistungsanschlüsse) und sechs x 2-Wege-Anschlüssen (empfohlen für NMEA)

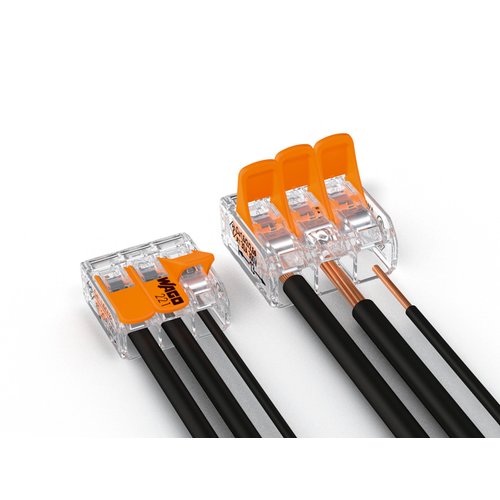

Heben Sie einfach den Hebel an, führen Sie die Kabel in den Block ein und schnappen Sie zu für zuverlässige Verbindungen

Akzeptiert Kabel von 0,25 mm bis 4 mm – Sie können auch kleinere Kabel zusammen verdrillen

Die Wago-Verbinder werden mit Hilfe der mitgelieferten Klettverschlusspads an der inneren Basis befestigt, so dass die Verbindungen vor dem Zusammenbau des Gehäuses leicht vervollständigt und dann fixiert werden können

Kann das Gerät wasserdicht nach IPX6 machen

Einschließlich 1 m Stromeingangskabel (5 A)

Technische Daten
