Eine Gasdruckfeder basiert auf einer hydropneumatischen Dämpfung. Sie besteht aus Druckrohr, Kolbenstange mit Kolben sowie Anschlüssen. Sie ist mit einem komprimierten Gas gefüllt, dessen Menge den voreingestellten Innendruck bestimmt. Der Druck wirkt auf die unterschiedlichen Kolbenquerschnittsflächen. Daraus resultiert eine Kraft in Ausschubrichtung. Eine optimale Dämpfung wird erreicht, wenn die Gasdruckfeder mit einem Winkel von 30° von der vertikalen
Achse montiert wird. Dabei sollte die Kolbenstange zur Achse zeigen.
Wichtige Hinweise:
• Die Kolbenstange sollte gegen physikalische und chemische Beschädigungen geschützt werden
• Querbelastungen sollten auf jeden Fall vermieden werden.

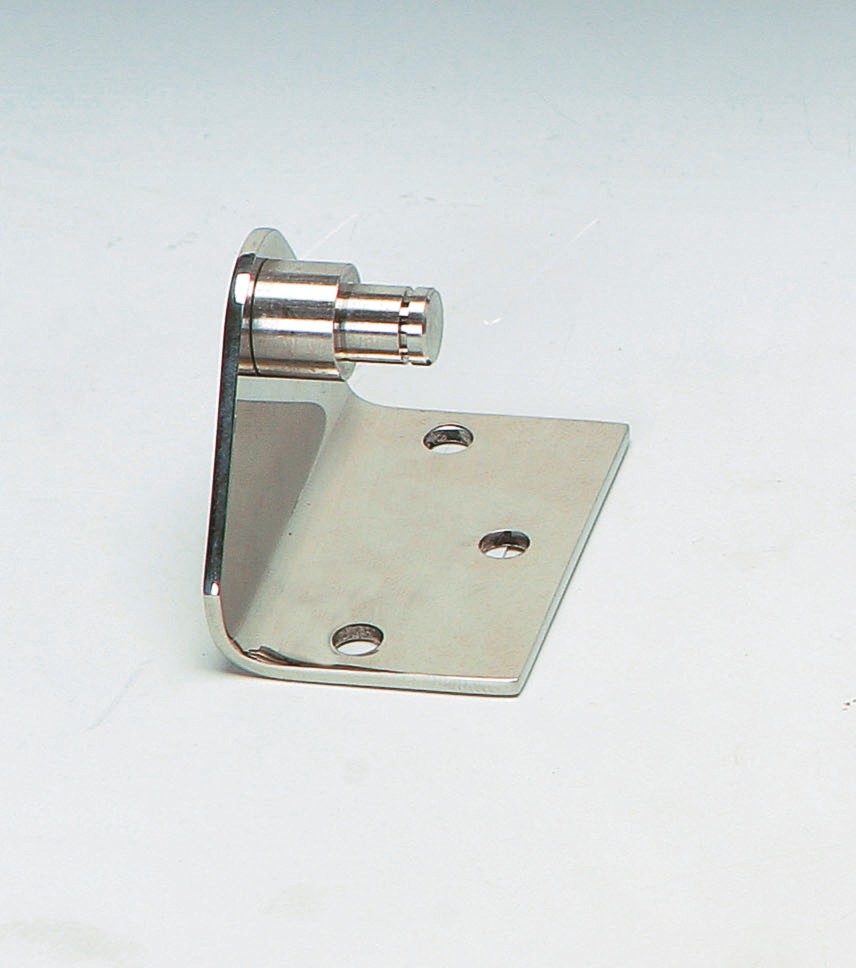

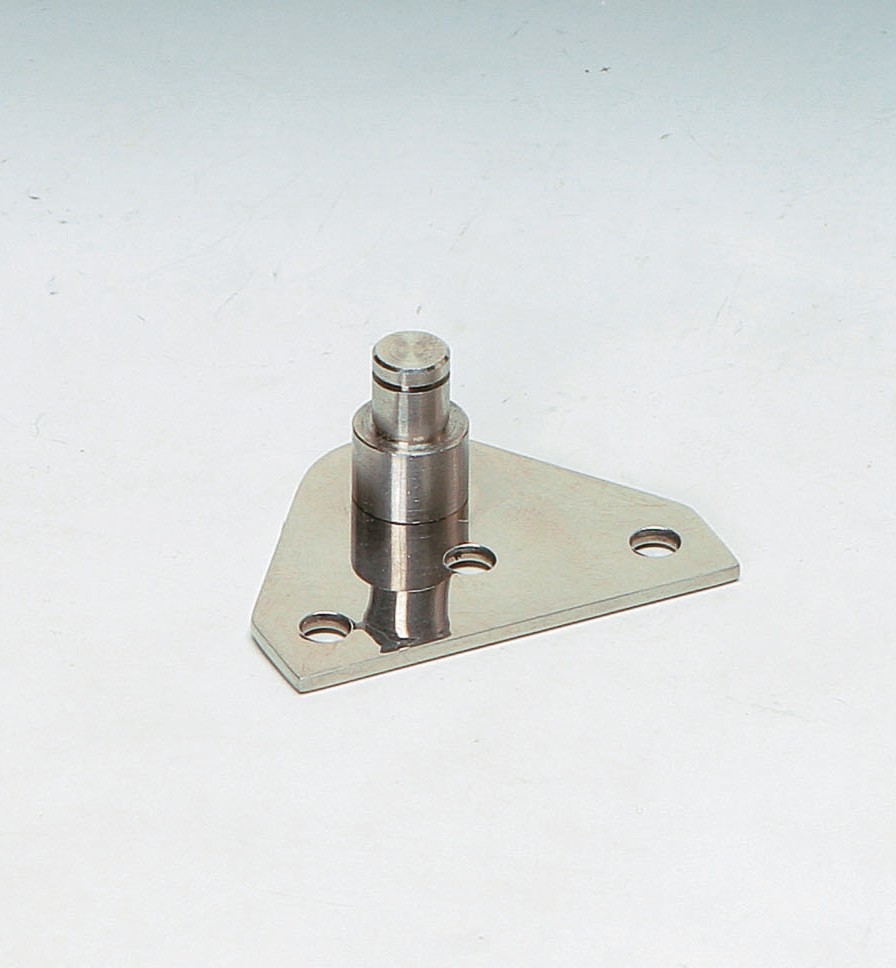

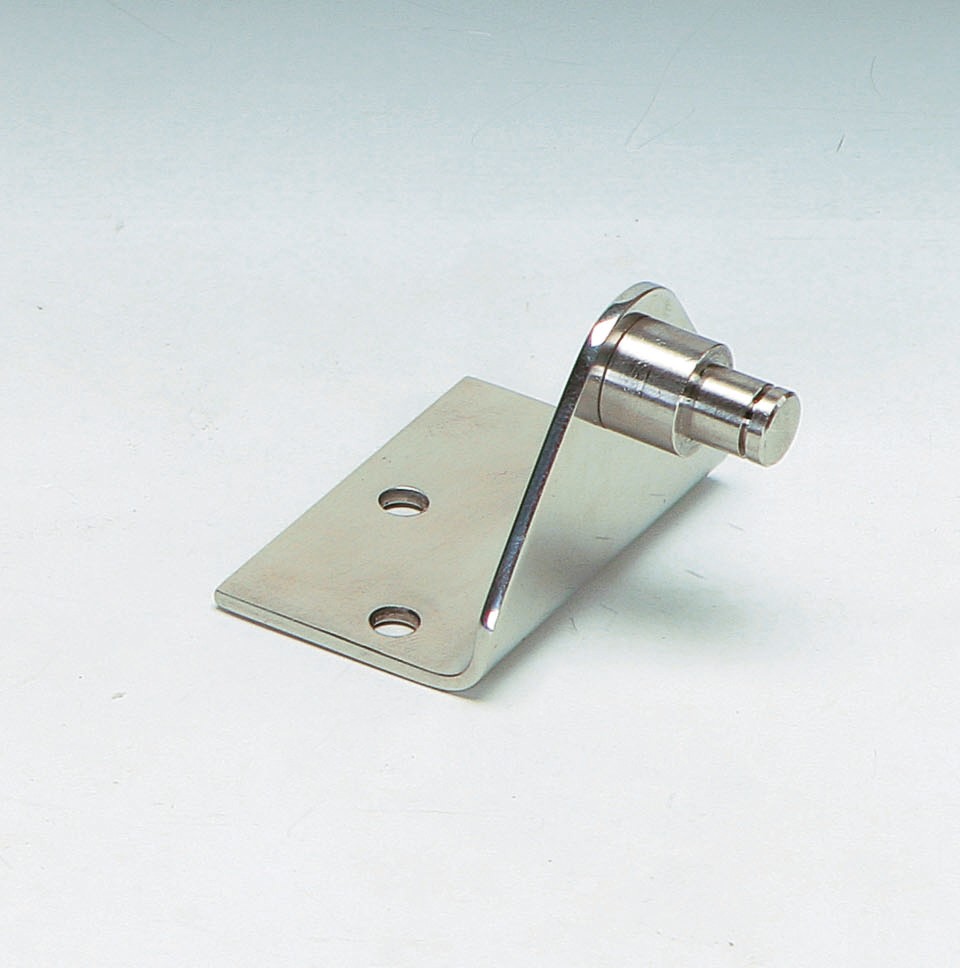

• Die Edelstahlhalter sollten gut befestigt werden.
• Die Dämpfer sollten sorgfältig gemäß der Einbauanleitung montiert werden.
• Zugkräfte sollten nicht über der angegebenen Federkraft liegen.
• Temperaturbereich: -30°C bis +80°C
UF66500U
| Art.-No. | Federkraft kg |
Länge mm |
Hub mm |
Ø mm |
| 10 kg | 275 mm | 100 mm | 6 mm | |
| 20 kg | 275 mm | 100 mm | 6 mm | |
| 10 kg | 315 mm | 120 mm | 6 mm | |
| 20 kg | 315 mm | 120 mm | 6 mm | |
| 10 kg | 375 mm | 150 mm | 6 mm | |
| 20 kg | 375 mm | 150 mm | 6 mm | |
| 30 kg | 375 mm | 150 mm | 6 mm | |
| 20 kg | 525 mm | 220 mm | 8 mm | |
| 30 kg | 525 mm | 220 mm | 8 mm | |
| 40 kg | 525 mm | 220 mm | 8 mm | |
| 30 kg | 585 mm | 250 mm | 8 mm | |
| 30 kg | 700 mm | 300 mm | 10 mm | |
| 40 kg | 700 mm | 300 mm | 10 mm | |
| 50 kg | 700 mm | 300 mm | 10 mm | |

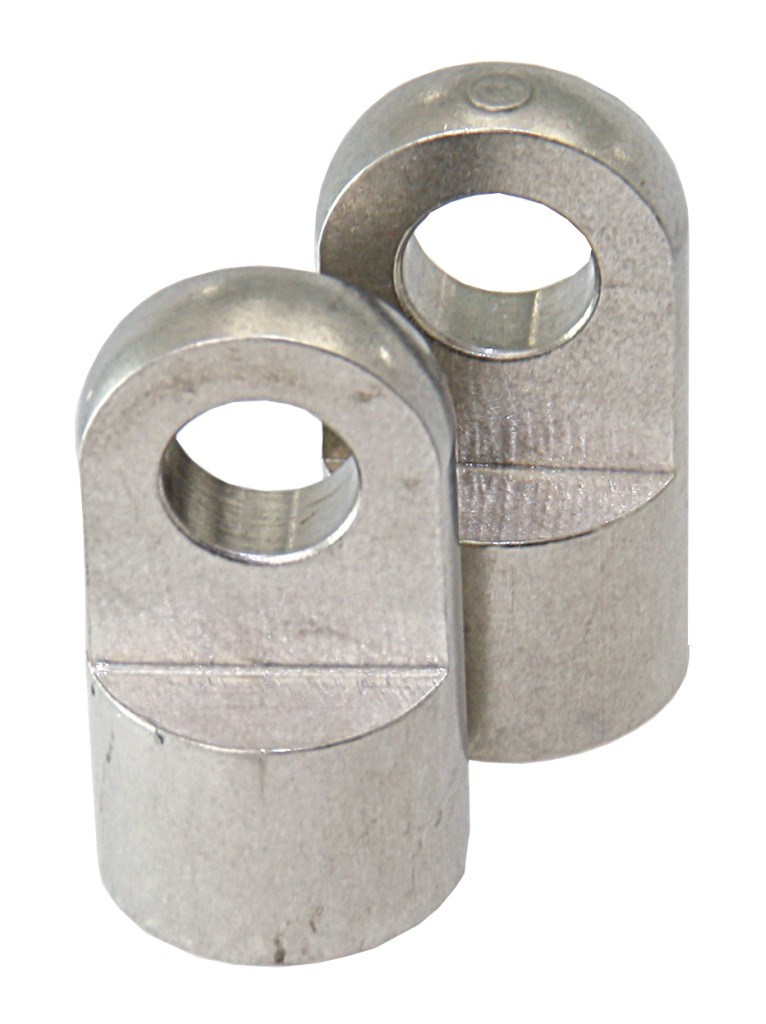

| Endbeschlag für Gasdruckfedern, per Paar |
| Gewicht | 273 g |
|---|---|
| Größe | 51 × 4 × 1 cm |
