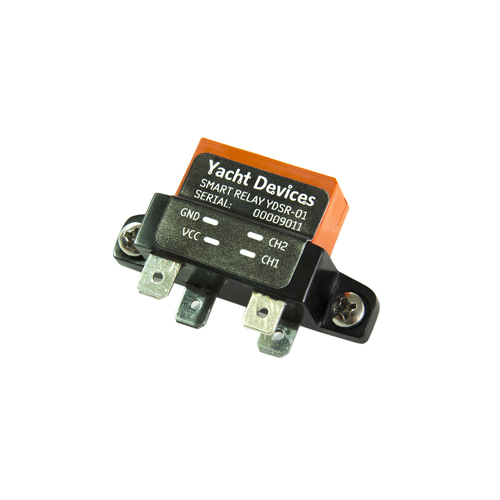

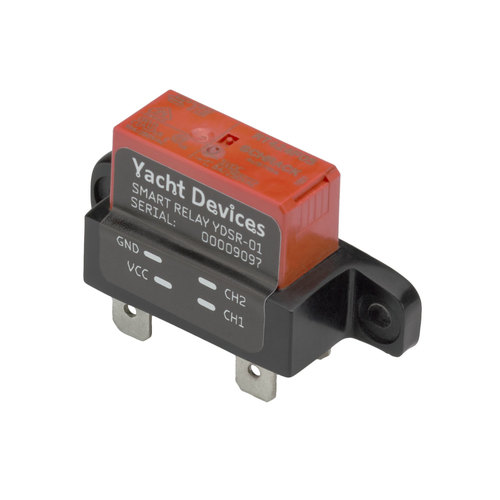

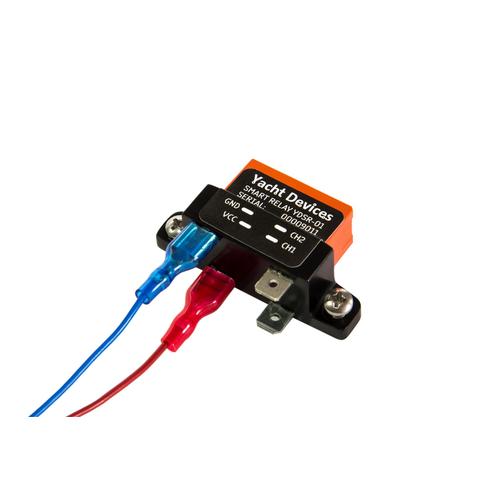

UAB Smart Relais

Dieses Relais hilft weiter wenn sie zwei Verbraucher haben, aber nur ein Schalter für beide Geräte vorhanden ist. Das Smart Relais schaltet über den ersten Kanal ein Gerät ein wenn sie den Schalter 1 x betätigen, wenn Sie den Schalter 2 x innerhalb einer Sekunde betätigen wird über den zweiten Kanal das zweite angeschlossenen Gerät eingeschaltet.

Das Smart Relais arbeitet mit einem Bi-stabilen Relais und verbraucht nur Strom wenn die Kanäle gewechselt werden. Ansonsten liegt der Stromverbrauch unter 0,5 mA. Es schaltet Spannungen von 7 – 28 V DC und 10 A mit einem Peak bis 20 A (4 Sekunden, mit 10% der Versorgungsrate). Wenn eines der angeschlossenen Geräte dauerhaft benötigt wird schließen sie das Gerät direkt an und das zweite Gerät auf Kanal 2, so dass es zugeschaltet wird, wenn der Schalter 2 x in einer Sekunde betätigt wird.

<b>Anwendungsbeispiel:</b>
Sie haben eine Bilgenpumpe und wollen einen zusätzlichen automatischen Schwimmschalter installieren, außerdem wollen sie die manuelle Kontrolle über beide Geräte behalten. Normalerweise müssen sie jetzt das zweiadrige Kabel gegen ein dreiadriges Kabel auswechseln, einen weiteren Schalter an ihrem Elektropaneel anbringen oder einen neuen 3- Positionen Schalter installieren.
Das Smart Relais bietet die ideale Lösung für dieses Problem. Es hat zwei Ausgangskanäle (CH1 und CH2). Wenn sie die Pumpe einschalten schaltet das Relais automatisch auf CH1 die Pumpe ein. Mit einem Doppelklick auf den Schalter innerhalb einer Sekunde schalten sie dann die Pumpe aus und aktivieren den Schwimmschalter, so dass jetzt der Schwimmschalter die Bilgepumpe automatisch bei Bedarf in Betrieb setzt.
Mit der Relais Schaltung lassen sich auf diese Weise diverse Schaltungen nachträglich erweitern. Zum Beispiel die Installation einer Dreifarben-Laterne mit Ankerlicht im Mast, das zweiadrige Mastkabel muss nicht getauscht werden wenn sie das Relais zur Schaltung der Beleuchtung einsetzen.

Abmessungen mit Anschlüssen: 53x18x33mm
Anschlussterminal Breite: 6.3 mm
Stromversorgung 7 – 28 V DC
