UAB NMEA 2000 Ruder Adapter, NMEA2000

mit NMEA2000-Anschluss. Dieser Adapter verbindet Widerstands Ruderwinkel Sensoren mit 0 – 5 V Ausgangsspannung mit dem NMEA 2000 Netzwerk

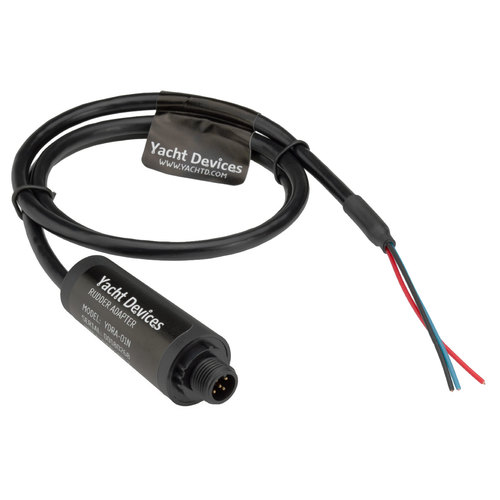

Yacht Devices Ruder Adapter YDRA-01N, NMEA 2000®

Dieser Adapter verbindet Widerstands Ruderlage-Sensoren mit 0 – 5 V Ausgangsspannung mit dem NMEA 2000®-Netzwerk und versorgt darüber den NMEA 2000® Autopiloten, Kartenplotter und andere Anzeigen mit den Ruderwinkeldaten.

Das Device kann mit Ruderlage-Sensoren mit einem Widerstand von weniger als 400 Ohm, einschließlich der europäischen Norm (von 10 bis 180 Ohm) oder der amerikanischen Norm (von 240 bis 33 Ohm) und bei Sensoren mit einem Spannungsausgang von 0 – 5 V verwendet werden.
Um das Gerät zu installieren müssen sie an ihrer Ruderlageninstallation nichts ändern. Durch die 7-Punkt Kalibration werden mechanische Anpassungen des Ruderlagensensors unnötig. Das YDRA kann als Standalone Gerät arbeiten, es kann auch parallel zu bestehenden digitalen oder analogen 12 V Ruderlage-Anzeigen betrieben werden.

<b>Anschlussschema:</b>
Der Adapter kann mit einer digitalen Anzeige arbeiten, oder parallel mit einer bereits existierenden analogen Anzeige (Anzeigen mit 2 Anschlüssen oder einem Anschluss werden unterstützt). Auch bei einer kombinierten Anzeige, die auf Knopfdruck den Ruderwinkel anzeigt arbeitet der Adapter ohne Probleme.
Die Kalibrierung des Sensors erfolgt mit einer 7 Zonen Kalibration um nicht lineare, dem Sensor entsprechende Widerstandsdaten zu glätten. Durch Stromfluss in den Leitungen verursachte Abweichungen werden ebenfalls kompensiert.
Der Adapter ist mit einem Micro SD Karten Slot ausgerüstet. Er ermöglicht die Konfiguration, Firmware Updates, Diagnose und Daten-Aufzeichnung.
Eine spezielle Software ist nicht nötig, es wird nur ein Smartphone oder ein Laptop mit Micro SD-Karten Slot und ein einfacher Text Editor benötigt.
Eine galvanische Trennung zwischen Netzwerk und Sensor erhöhen die Sicherheit der Netzwerks. Mit NMEA 2000® Micro C Stecker männlich oder passend mit Raymarine SeaTalkNG Stecker.

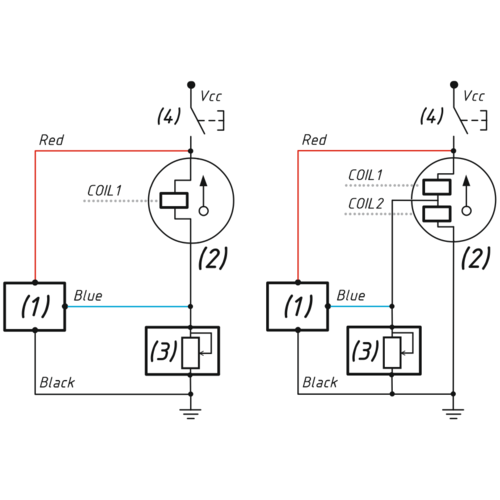

Anschluss parallel mit einer analogen Anzeige mit einem Anschlusspunkt (links) und mit einer Anzeige mit zwei Anschlusspunkten (rechts) Anzeige:
(1) – YDRA, (2) Anzeige, (3) Ruder Sensor, (4) optionaler Schalter

Mit NMEA 2000® Micro C Stecker oder passend mit Raymarine SeaTalkNG Stecker
Kabellänge: 800 mm
Länge des Tankadapters ohne Stecker: 54 mm
