UAB NMEA 2000 BRIDGE, mit SeaTalkNG-Anschluss

verbindet zwei physische NMEA2000 Netzwerke in ein logisches Netzwerk und tauscht reibungslos Nachrichten zwischen ihnen aus. Yacht Devices NMEA 2000® BRIDGE YDNB-07R, SeaTalkNG Anschluss

Verbindet zwei physische NMEA 2000®-Netzwerke in ein logisches Netzwerk und tauscht reibungslos Nachrichten zwischen ihnen aus. Das Gerät unterstützt außerdem die Filterung und Verarbeitung von weitergeleiteten Nachrichten.

Die Bridge beinhaltet einen eingebauten Compiler einer einfachen Programmiersprache. Sie können Programme mit jedem Gerät erstellen, welches einen MicroSD Kartenslot und einen Texteditor besitzt und diese zur Bridge hochladen.

Umgehung der physischen Limitationen von NMEA 2000® Netzwerken hinsichtlich der Länge des Netzwerks (100 m für reguläre Kabel und 250 m für Kabel schweren oder mittleren Typs) und hinsichtlich der maximalen Anzahl an physischen Geräten (50), die an das Netzwerk angeschlossen sind. In einem Netzwerk mit einer Adresskapazität von 252, können mehrere Bridges verwendet werden, um bis zu 250 physische Geräte anzuschließen.

Isolation einiger Geräte voneinander. Mit simplen Filtern kann die Übertragung von allen ausgewählten Nachrichten eines bestimmten Gerätes oder Subnetzes blockiert werden.

Sicherstellen der einwandfreien Funktionsweise des Equipments. Korrigieren Sie den Versatz des Echolots oder löschen Sie ungültige Daten in Nachrichten von teilweise fehlerhaften Komponenten mit einem 2 – 3 zeiligen Script.

Sicherstellen der Kompatibilität von Equipment aus verschiedenen Generationen. Sie können jeden Typ von Nachricht im NMEA 2000® Netzwerk erstellen und senden, indem Sie die Daten von anderen Nachrichten im Netzwerk verwenden.

Fehlfunktionen diagnostizieren im NMEA 2000®-Netzwerk. Das Gerät kann Netzwerknachrichten und Debugdaten von angepassten Programmen in eine Textdatei auf einer MicroSD Karte aufzeichnen. Sie können die Daten in einem herkömmlichen Texteditor auf einem Smartphone oder Tablet mit MicroSD Kartenslot einsehen. Ein Computer wird nicht benötigt.

Sicheres Anschließen von Geräten die nicht die NMEA 2000® Standards erfüllen. Eine der CAN-Schnittstellen des Gerätes verfügt über eine galvanische Isolation und kann bei höherer Spannung arbeiten.

Erstellen Sie ein Gateway basierend auf dem CAN Protokoll mit einer Geschwindigkeit von 50 bis 1.000 kbps (zum Beispiel ein Gateway J1939 zu NMEA 2000®). Die Bridge Programmierung kann trigonometrische Funktionen beinhalten und Daten umrechnen.

Es kann eine verschlüsselte Programmierung angeboten werden, um Änderungen und Kopien auszuschliessen.

Die Programmierung des Gerätes erfordert Kenntnisse über den NMEA 2000®-Standard, welche von der National Marine Electronics Association zu bekommen sind: http://www.nmea.org.

Stromversorgung: 1) CAN1: 9..16 V, 38 mA, 2) CAN2: 9..30V, 13 mA

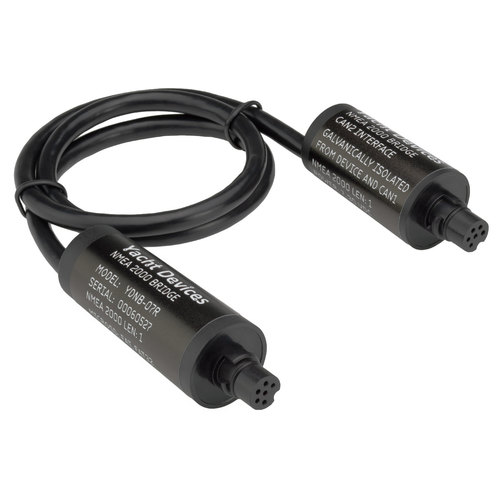

Ausgestattet mit zwei SeaTalk NG oder zwei männlichen NMEA 2000® Micro Anschlüssen

Gehäuselänge des Geräts (ohne Anschlüsse): 54/40 mm

Kabellänge: 500 mm

Technische Daten

Herstellerunterlagen

• Technisches Dokument (PDF)
• Technisches Dokument (PDF)
• Technisches Dokument (PDF)
