UAB Circuit Control

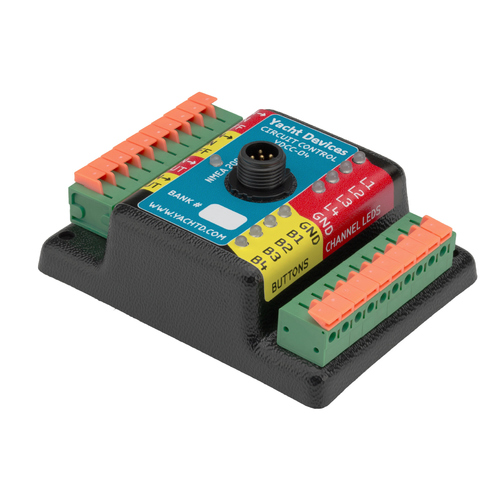

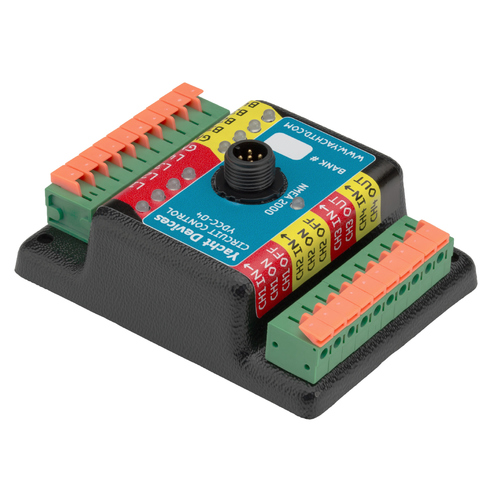

zur Kontrolle von Schaltkreisen Yacht Devices Circuit Control YDCC-04N

Dieses Yacht Device Circuit Control zur Schaltkreis Kontrolle beinhaltet vier bistabile Relais. Die Relais werden entweder von LED beleuchteten Kontroll-Tastern oder über das NMEA 2000®-Netzwerk mit Standard Datensätzen gesteuert.

Die Schaltkreis Kontrolle ist das Herzstück des digitalen Schaltsystems (digital switching). Statt angeschlossener Schalter können diverse Geräte über die Netzwerk-Schalter bedient werden, dazu werden entweder die Webanzeigen des NMEA 2000® WiFi Gateways genutzt, oder die Geräte werden automatisch durch Sensoren geschaltet. Werden weitere Schaltmöglichkeiten im Bordnetz benötigt so wird das Schalter Kontroll Device YDSC-04 verwendet.

Außerdem ist es möglich bis zu vier Geräte über den CZone-Support eines Netzwerk-Plotters zu bedienen: Alle modernen Modelle von Garmin, B&G, Simrad, Furuno und aktuelle Raymarine Plotter (Axiom, eS, gS) unterstützen derzeit CZone.

Eigenschaften:

-Vier Schaltkanäle: zwei EIN-Schalter und zwei UM-Schalter

-Die bistabilen Relais verbrauchen nur während des Schaltens Strom. Nach dem Schalten verbleiben die Relais im aktuellen Schaltzustand, auch nachdem das Gerät ausgeschaltet wurde

-10 A Dauerstrom für jeden Kanal, 20 A Peak für 4 Sekunden bei 10% der Zeit

-Kann Gleichspannungen (DC) oder Wechselspannungen (AC) bis zu 400 V schalten

-Isoliert für Hochspannung bis 5.000 V effektiv

-Gesamtstromverbrauch nur 30mA.

Die Stromkreis Kontrolleinheit YDCC-04 und die Schalter Kontrolleinheit YDSC-04 sind derzeit kompatibel zu folgenden NMEA 2000® Systemen und Sensoren:

Oceanic Systems / Offshore Systems / Chetco Digital / Maretron und Carling Tech.

Außerdem kompatibel mit allen NMEA 2000® Digital Switching Devices die mit den Standard Datensätzen PGN 127501 “Binärer Status Report“ und PGN 127502 “Binäre Schalt Kontrolle“ ausgerüstet sind.

NMEA 2000® zerti?ziert

Spannungsversorgung über das NMEA 2000®-Netzwerk von 7 – 16 V

Stromverbrauch (Dauerhaft / Spitzenstrom): 30 mA / 130 mA

Abmessungen (LxBxH): 92x72x38 mm

Technische Daten
