PSS-Dichtung PRO 90mm Welle, 5 1/4“ Stevenrohr

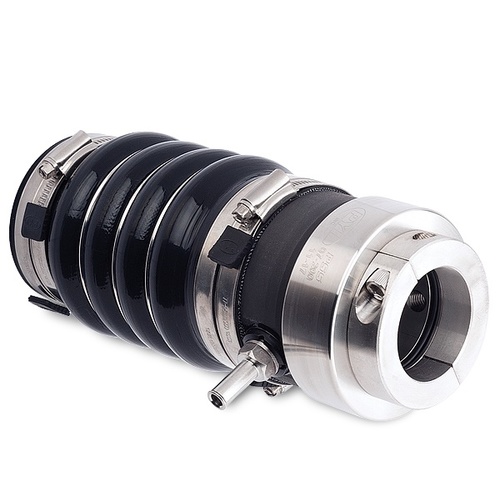

PSS PRO Wellendichtung

Für Wellendurchmesser von 1-1/4′ bis 3-3/4′ (32mm bis 95mm)

Die PSS PRO Wellendichtung ist eine Gleitringdichtung unter Verwendung der bewährten Edelstahl- und Carbondichtungskomponenten.

Ergänzt durch:

– einen verstärkten Silikonbalg
– Außenringe in den Größen +2-1/4′ und optional in allen kleineren Größen,
– einen sekundären Wellensicherungsring
– 316 Edelstahl-Schlauchschellen (gerollte Kanten & ungelocht)
– ein optionales Rotor-Upgrade Nitronic 50 (für hochkorrosive Umgebungen).

Entwickelt speziell für Anwendungen, die eine erhöhte Haltbarkeit und Beständigkeit gegen raue, korrosive, hohe Drücke und andere anspruchsvolle Umgebungen erfordern. Die PSS PRO Wellendichtung ist eine spezielle Gleitringdichtung, die für eine Vielzahl von Anwendungen geeignet ist und eine unübertroffene Leistung bietet.

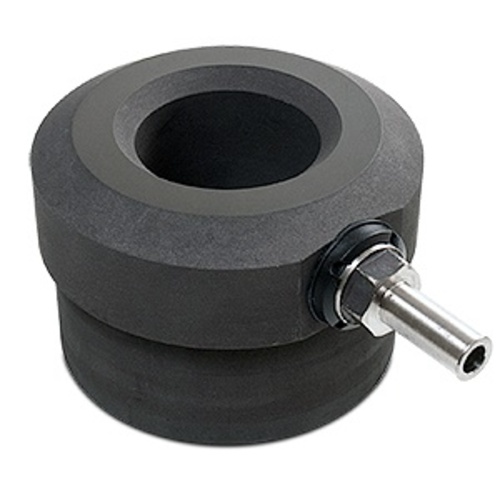

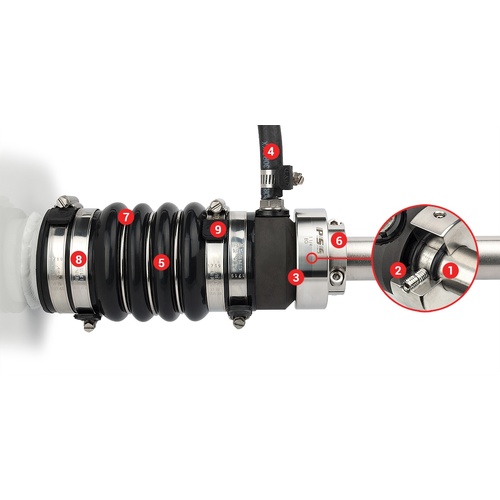

Wie bei PSS Typ A & B Dichtungen ist die PRO Wellendichtung eine Gleitringdichtung. Die Dichtfläche entsteht zwischen den Planflächen des rotierenden Edelstahlrotors und dem stationären Kohleflansch. Der stationäre Kohleflansch ist an einem hochbelastbaren Silikonbalg befestigt, der mit 316SS-Schlauchschellen am Stevenrohr (Wellenprotokoll) des Behälters befestigt ist. Der Rotor aus Edelstahl ist auf der Welle vor dem Kohleflansch montiert und dient zum Verdichten des Faltenbalgs, der Rotor wird dann mit Stellschrauben an der Welle befestigt und der Wellensicherungsring montiert. Diese Kompression (Vorspannung) hält den konstanten Kontakt zwischen den beiden Gegenflächen des Edelstahlrotors und des Kohleflansches aufrecht, so dass das PSS die variable Axialbewegung durch den Propellerschub kompensieren kann. Der Kohleflansch ist auf den Wellendurchmesser überbohrt, so dass er um die Welle ’schweben‘ kann und so die meisten Fluchtungsfehler und Vibrationen der Antriebslinie ausgleicht. Der Rotor aus Edelstahl ist durch zwei O-Ringe, die in die Bohrung des Rotors eingelassen sind, zur Welle abgedichtet. Diese O-Ringe drehen sich mit der Welle und dem Rotor aus Edelstahl und unterliegen daher keinem Verschleiß während des Betriebs.

Temperaturgrenzen: -13°F bis 425°F (-25°C bis 220°C)
Druckbegrenzungen: 2,75 BAR (40 PSI)
Grenzwerte für die Wellendrehzahl: 10.000 U/min.
Kohlenstoff-Graphit: Auf 4 HLB geläppt (0,00000044′ Toleranz)
316SS / Nitronic 50: Gegenüber 9 Ra
Balgmaterial: Geformtes Silikon / Gewebe

PSS-Dichtung PRO 90mm Welle, 5 1/4“ Stevenrohr

https://www.bukh-bremen.de/additional_files/german/pss_montageanleitung_pro_seal_84140.pdf
