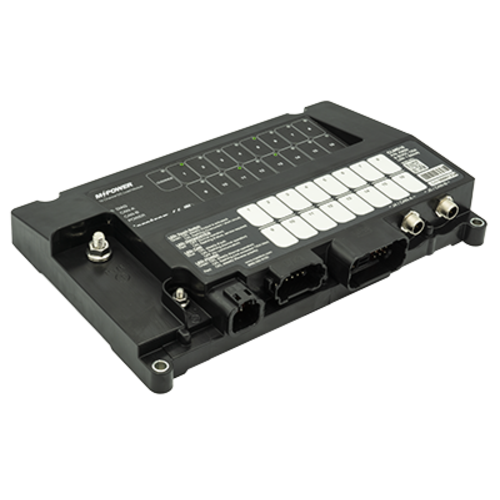

Maretron MPower 16-Kanal DC-Modul (NMEA2000)

mit J1, J2 und J3 Verbindern
Für größere Leistungsschalter und mehr Stromkreise ist das MPower® CLMD16 ein 16-Kanal-DC-Lastreglermodul. Vier der 16 Leistungsschalter sind für maximal 25 Ampere und zwölf Leistungsschalter für maximal 12 Ampere ausgelegt, die Gesamtstromkapazität beträgt 125 Ampere. Zusätzlich können Stromkreise parallel geschaltet werden.
Der CLMD16 unterstützt außerdem zwei H-Brücken-Schaltungen mit umgekehrter Polarität, die für Verbraucher wie Motorluken, Gangways, Trimmklappen usw. verwendet werden können. Der CLMD16 verfügt über 8 Eingänge für festverdrahtete Schalter, die zum Schalten von Leistungsschalterzuständen oder als Eingänge für andere Daten wie Bilgenalarme oder Lukenpositionen usw. verwendet werden können. Es gibt 3 Eingänge zur Überwachung von Tankfüllständen.
Der CLMD16 ist für viele Gleichstromverbraucher geeignet, darunter Lampen, Pumpen, Motoren und Elektronik. Ein weiterer Vorteil des CLMD16 ist die Anzeige des Stroms durch jeden der 16 Leistungsschalter. So lässt sich feststellen, ob Verbraucher zu viel oder zu wenig Strom ziehen. Diese Informationen können genutzt werden, um Überstrom- und Unterstromfehler, wie beispielsweise durchgebrannte Glühbirnen, zu erkennen.
Der CLMD16 wird in folgenden Konfigurationen ab Lager verkauft.
Teilenummer Beschreibung
CLMD16 CLMD16 Lademodul
CLMD16-R CLMD16 Lastmodul mit einem 1 m langen Gegenstecker für die Anschlüsse J1 und J2 sowie einem 1 m langen I/O-Kabelsatz für den Anschluss J3.
Merkmale
-NMEA 2000® – Schnittstelle
-Schutzart IP67
-Zündgeschützt
-Opto-isoliert von NMEA 2000 ® , wodurch potenzielle Masseschleifen vermieden werden
-Sechzehn (16) dimmbare elektronische Leistungsschalter (ECBs) zur Ein-/Ausschaltsteuerung über ein NMEA 2000® – Netzwerk
-4 Sicherungsautomaten mit einer Nennleistung von bis zu 25 Ampere
-12 Sicherungsautomaten mit einer Kapazität von bis zu 12 Ampere
-Einzelstromüberwachung der Leistungsschalter
-Für Leistungsschalter können Einschaltzustände definiert werden (EIN, AUS oder vorherige Zustände).
-Schutzschalter können gegen unbeabsichtigtes Auslösen verriegelt werden.
-Kapazitive Berührungsschalter zur lokalen Steuerung aller Lasten
-Alle Ein- und Ausgänge sind gegen Kurzschluss gegen Plus und Kurzschluss gegen Masse geschützt.
-Automatische EZB-Überstromabschaltung
-Automatische thermische Abschaltung des ECB (Übertemperaturschutz)
-Acht (8) diskrete digitale Eingangskanäle, die positive oder Massesignale erfassen können
-Zwei (2) resistive analoge Eingangskanäle
-Ein (1) 4-20mA Stromschleifeneingangskanal
Anwendungen
-Fernsteuerung der Navigationslichter
-Fernsteuerung der Einstiegslichter
-Warnung vor durchgebrannter Glühbirne
-Steuerung von Flächenleuchten mit Dimmfunktion
