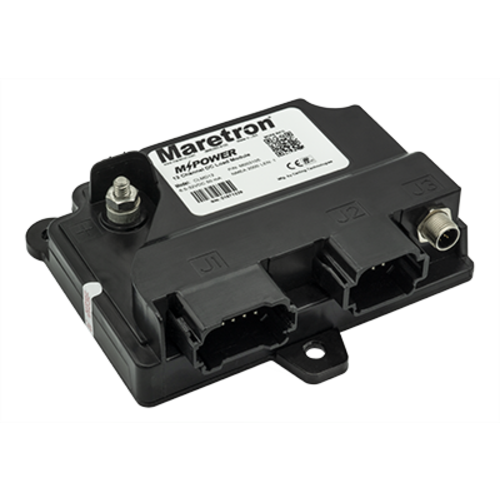

Maretron MPower 12-Kanal DC-Modul

mit A3706 J1 Output mating connector w/ 12' leads und A3707 J2 Input mating connector w/ 12' leads
Das MPower® CLMD12 ist ein kompaktes 12-Kanal-DC-Lastreglermodul, das für Schiffe aller Größen mit kleineren Lasten konzipiert wurde . Zwei der zwölf Leistungsschalter sind für maximal 12 Ampere, sechs für maximal 10 Ampere und vier für maximal 5 Ampere ausgelegt, bei einer Gesamtstromstärke von 75 Ampere. Zusätzlich können mehrere Stromkreise parallelgeschaltet werden.
Soll ein kleinerer Stromkreis geschützt werden, können die 12 Leistungsschalter mithilfe der neuen Software Maretron N2KAnalyzer® V3 so eingestellt werden, dass sie bei niedrigeren Stromstärken auslösen . Darüber hinaus verfügt der CLMD12 über Eingänge für bis zu 7 festverdrahtete Schalter, die zum Schalten der Leistungsschalterzustände oder als Eingänge für andere Daten wie Bilgenalarme oder Lukenpositionen usw. verwendet werden können.
Der CLMD12 ist für viele Gleichstromverbraucher geeignet, darunter Lampen, Pumpen, Motoren und Elektronik. Ein weiterer Vorteil des CLMD12 ist die Anzeige des Stroms durch jeden der 12 Leistungsschalter. So lässt sich feststellen, ob Verbraucher zu viel oder zu wenig Strom ziehen. Diese Informationen können genutzt werden, um Überstrom- und Unterstromfehler, wie z. B. durchgebrannte Glühbirnen, zu erkennen.
Zur manuellen Steuerung der Lasten kann optional ein MPower 12-Kanal-Bypass-Modul (CBMD12) in Verbindung mit dem CLMD12 installiert werden.
Der CLMD12 wird in folgenden Konfigurationen ab Lager verkauft.
Teilenummer Beschreibung
CLMD12 CLMD12 Lademodul
CLMD12-R CLMD12 Lastmodul mit einem 12' langen Adapterkabel für die Anschlüsse J1 und J2
Merkmale
-NMEA 2000® – Schnittstelle
-Schutzart IP67
-Zündgeschützt
-Opto-isoliert von NMEA 2000 ® , wodurch potenzielle Masseschleifen vermieden werden
-Zwölf (12) dimmbare elektronische Leistungsschalter (ECBs) zur Ein-/Ausschaltsteuerung über ein NMEA 2000® – Netzwerk
-2 Sicherungsautomaten mit einer Kapazität von bis zu 12 Ampere
-6 Sicherungsautomaten mit einer Nennstromstärke von bis zu 10 Ampere
-4 Sicherungsautomaten mit einer Nennstromstärke von bis zu 5 Ampere
-Einzelstromüberwachung der Leistungsschalter
-Für Leistungsschalter können Einschaltzustände definiert werden (EIN, AUS oder VORHERIGER ZUSTAND).
-Schutzschalter können gegen unbeabsichtigtes Auslösen verriegelt werden.
-Sieben (7) diskrete Eingänge, konfigurierbar als aktiv hoch oder aktiv niedrig.
-Automatische EZB-Überstromabschaltung
-Automatische thermische Abschaltung des ECB (Übertemperaturschutz)
Anwendungen
-Fernsteuerung der Navigationslichter
-Fernsteuerung der Einstiegslichter
-Warnung vor durchgebrannter Glühbirne
-Steuerung von Flächenleuchten mit Dimmfunktion
