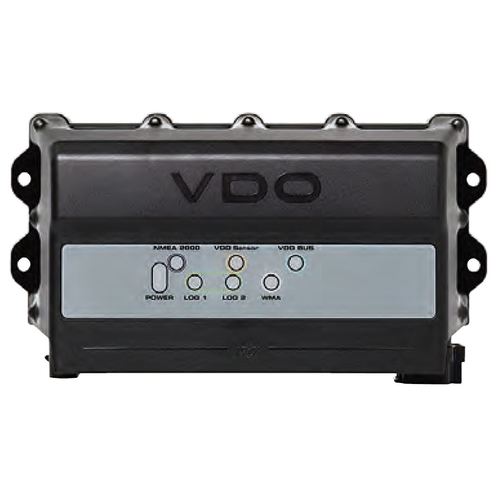

Veratron VDO NAVBOX

NAVBOX VDO – AquaLink NavBox

Die AcquaLink™ NavBox ist das Herzstück des AcquaLink™ VDO Marine Bussystems. Sie fungiert als CPU- und Signalschnittstelle.

Die NavBox bietet zahlreiche digitale und analoge Eingangsmöglichkeiten. Sie unterstützt bis zu vier elektronische Motoren (J1939 oder NMEA 2000®) oder einen analogen Motor.

Außerdem verfügt die NavBox über Anschlüsse für zwei VDO Marine Sumlog™ Geschwindigkeitssensoren und einen analogen VDO Marine Windsensor.

Bekannte VDO Marine Produkte sind somit ebenfalls für das digitale Zeitalter gerüstet.

DIE NAVBOX KANN DIE FOLGENDEN ANALOGEN DATEN LESEN:

• Motoröldruck

• Motoröltemperatur

• Kühlwassertemperatur

• Getriebeöldruck

• Frischwasser-, Grauwasser- und Kraftstofffüllstand

• Spannung

• Ruderwinkel

• Motorfrequenz

• Batteriestrom

• Amperemeter

Die NavBox besitzt außerdem einen NMEA 0183 Ein- und Ausgangsport sowie einen Ausgang für einen akustischen Warner.

Alle empfangenen Daten werden konvertiert und an das NMEA 2000®-Netzwerk und den VDO Marine Bus gesendet.

Diese Gateway-Funktion ermöglicht die Anzeige von Informationen für Motor, Flüssigkeitsstand, Druck, Temperatur und andere wichtige Parameter auf jedem kompatiblen Display im NMEA 2000®-Netzwerk oder auf den VDO Marine AcquaLink™ Instrumenten.

Die Konfiguration der NavBox kann mit einem AcquaLink™ TFT-Display und NavControl, oder über das intuitive VDO Marine Diagnose-Tool erfolgen.

• Verpolschutz

• NMEA 2000®-zertifiziert

• LED-Signalzustandsanzeige

• Grundplatte aus Aluminium

• Front & Rückseite Schutzart IPX4

• 3x VDO Marine Busleitungen

• 1x J1939 CAN-Bus

• 1x NMEA 2000®-Bus

• 1x VDO Marine Analog Windsensor-Eingang

• 2x VDO Marine Sumlog™-Eingänge

• AMP Superseal-Leistungsaufnahme

• 26-poliger AUX-Eingang (analoge Signale, NMEA 0183)

• Betriebstemperaturbereich -20 °C / +70 °C

PACKUNGSINHALT:

NavBox, Netzkabel & Sicherung, 26-poliger Zusatzkabelbaum mit USBAbschlusswiderständen (3 Stck.), Befestigungsschrauben, Sicherheitshinweise, Montage- und Betriebsanleitung, Bohrschablonen.
