MG Energy Systems Sicherheits- und KontrolleinheitDer Schutz, die Überwachung und die Steuerung eines Batteriesystems ist sehr wichtig, um ein sicheres, zuverlässiges und einfach zu bedienendes System zu schaffen.
Der MG Master HV ist die Sicherheits- und Kontrolleinheit des Batteriesystems. Er schützt die angeschlossenen Batteriemodule vor Überladung, Überentladung, Übertemperatur, Untertemperatur und steuert den Ausgleich der Batteriezellen.
Neben einer Sicherheitsfunktion überwacht und verfolgt der Master HV weitere wichtige Parameter, um Einblick in den Batteriestatus und den Energieverbrauch zu geben.
Das kompakte Design macht ihn ideal für den Einsatz in Anwendungen mit begrenztem Platzangebot.

Modul
Spannung: 144 bis 800 V
Aktuell: 300 und 500 A-Versionen sind verfügbar

– Kompaktes Design
– Redundantes Batterie-Management-System
– Einfache Installation
– Integrierte Vorladung
– Entspricht den höchsten Sicherheitsstandards
– Interne Ereignisprotokollierung

Leistungsanschlüsse
Leistungsanschlüsse ermöglichen es dem Master HV, eine Reihe von Batterien einfach anzuschließen.
Die Amphenol PowerLok-Steckverbinder sind robust und verfügen über eine integrierte HVIL (High Voltage Interlock Loop) zur Überwachung der Verbindung.
Der niedrige Kontaktwiderstand erlaubt einen Dauerstrom von bis zu 500 A. Die PowerLok-Steckverbinder sind robust und verfügen über eine integrierte HVIL (High Voltage Interlock Loop) zur Überwachung der Verbindung.

Überwachung und Kontrolle
Kritische Parameter werden durch den Master HV überwacht, wie z.B. Zellspannungen und Temperaturen jedes angeschlossenen Batteriemoduls.
Es wird eine Reihe von Grenzwerten festgelegt, die Grenzen vorgeben. Für jeden der überwachten Parameter werden mehrere Grenzwerte festgelegt.
Zunächst eine Kontrollgrenze, die Ladegeräte oder Lasten steuert. Zweitens eine Warngrenze und drittens ein kritischer Fehler, der die Sicherheitsschütze öffnet und den Strompfad von den Batterien zu den Lasten und Ladegeräten unterbricht.
Ein gut integriertes System öffnet seine Sicherheitsschütze während des normalen Betriebs niemals.

Software für Diagnosewerkzeuge
Die Diagnose von Batteriesystemen ist wichtig während der Inbetriebnahme, der Systemtests, des Service, der Wartung und der Fehlersuche.
Die Diagnosewerkzeuge liefern alle detaillierten Informationen über das Batteriesystem. Hauptwerte, wie Spannung, Strom und Ladezustand, können angezeigt und in einer Datei protokolliert werden.
Darüber hinaus können detaillierte Batterieinformationen angezeigt werden, wie z.B. Zellspannungen, alle Temperatursensoren, Firmware-Version usw. Neben diesen Informationen können auch historische Werte und gespeicherte Ereignisse aus dem Master ausgelesen werden.
Um mehr Flexibilität zu schaffen, können Einstellungen konfiguriert werden, zum Beispiel die Auswahl des CAN-Bus-Protokolls oder das Hinzufügen einer Funktion zu einem dedizierten Ausgang.

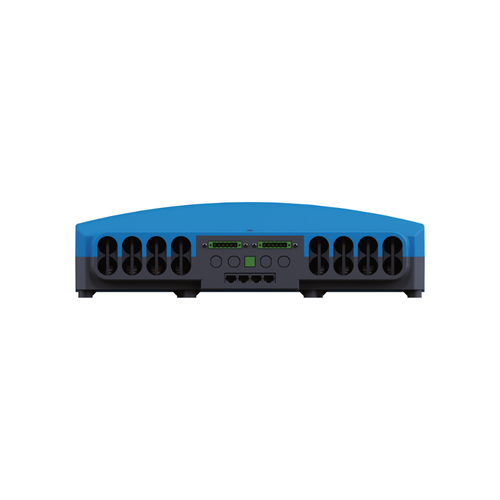

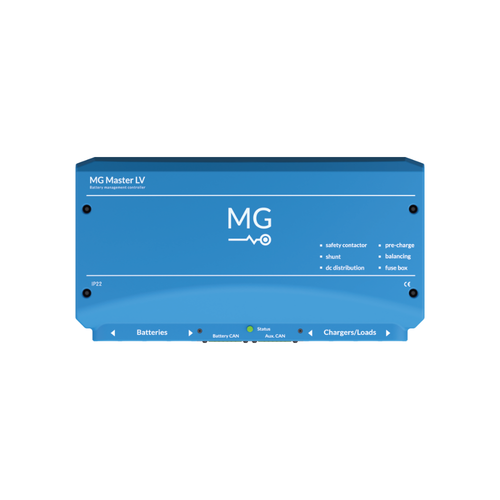

MG Energy Systems Sicherheits- und KontrolleinheitMG Master LV 12V/1000A
